產品概述
GCS系列開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高、要求與計算機接口的場所，作為50(60)Hz，額定工作電壓380V(400)、(600)，額定電流為400A及以下的發電、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
技術參數
額定工作電壓：主電路：交流380V 水平母線額定電流：≤4000A
輔助電路：交流380、220、24V 垂直母線額定電流：1000A
額定絕緣電壓：交流660V 額定短時耐受電流：50(80)kA
額定工作效率：50Hz 額定峰值耐受電流：105(80)kA
型號說明
使用條件
一、周圍空氣溫度不高于+40℃，不低于-5℃，24h內平均溫度不得高于+35℃。
二、戶內安裝使用，使用地點的海拔高度不得超過1000m。
三、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有
較大的相對濕度（例如+20℃時為90%），應考慮到由于溫度的變化可能會
偶然產生凝露的影響。
四、設備安裝時與垂直的傾斜度不超過5°。
五、設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場
所。

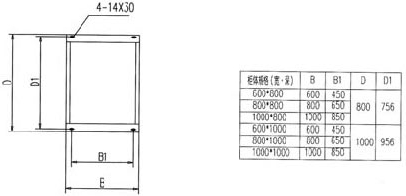

外形尺寸圖
外形示意圖
 |
