產品概述
KYN28A-12(GZS1)鎧裝型移開式交流金屬封閉開關設備系三相交流50Hz的戶內成套配電裝置，用于接受和分配3.6～12KV的網絡電能并對電路實行控制保護及監(jiān)測。本開關柜能滿足GB3906、DL404、IEC-298等標準要求，并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。它既能配用ZN63(VS)真空斷路器，也可配置進口VD4真空斷路器。
使用條件
環(huán)境溫度：上限+40℃，下限-10℃；
海拔高度：不超過1000m；
相對濕度：日平均值不大于95%，月平均值不大于90%；
地震烈度不超過8度；
無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合；
當使用條件超出上述范圍時，應由用戶與我公司協(xié)商確定允許范圍技術措施。

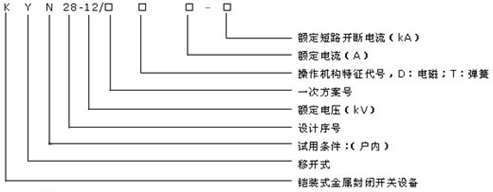

符號含義
技術參數

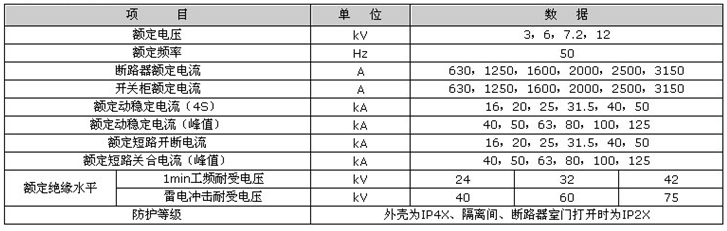

1.開關設備技術參數

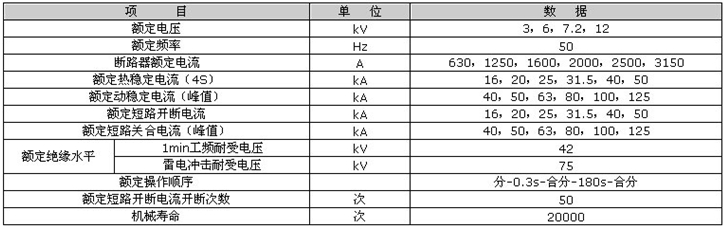

2.VD4、VS1-12真空斷路器技術參數
3.VD4、VS1-12真空斷路器機械特性
當斷路器用于控制3～10KV電動機時，若起動電流小于600A，必須加金屬氧化鋅避雷器，其具體要求由用戶與我公司協(xié)商：當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。

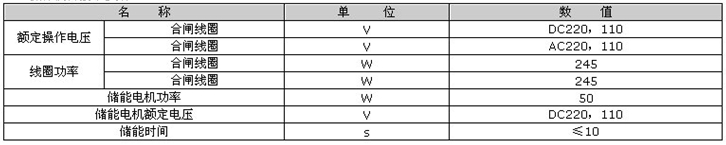

4.操作機構技術參數

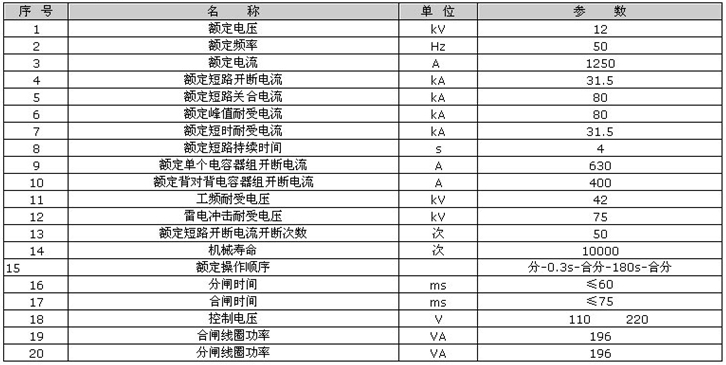

5.ZN□-12（VHI）真空斷路器主要技術參數
 |
