產品概述
MNS系列開關柜是一種用標準模件組裝的組合式低壓開關柜，適用于交流50Hz或60Hz，額定工作電壓660V及以下的供電系統用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合IEC439，VDE660第5部分和GB7251-87《低壓成套開關設備》國家標準，ZBK36001-89《低壓抽出式成套開關設備》專業標準。
技術參數
額定工作電壓：380V 額定絕緣電壓：660V
主母線（最大工作電流）：5500A(IP00)、4700(IP30)
主線線短時耐受電流（1s）：100kA（有效值）
主母線短時峰值電流：250kA（最大值）
垂直母線（最大工作電流）：1000A
垂直母線短時峰值電流：標準型90kA（最大值）；加強型130kA（最大值）
型號
產品結構
1.開關柜柜體基本結構是由C型型材裝配而成，C型型材是E=25為模數安裝孔的
鋼板彎制而成，全部柜架及內部都作鍍鋅鈍化處理，四周側板、前后門板均
作噴塑處理。
2.開關柜分為：動力配電中心柜（PC），采用ME、F、DW17、M等斷路器；電
動機控制中心（MCC），由大小抽屜組裝而成；功率因數自動補償柜。
3.PC柜內分為四個隔室：水平母線隔室、功能單元隔室、電纜隔室、控制回路
隔室；MCC柜分為三個隔室：水平母線隔室、功能單元隔室、電纜隔室，并
且有五種規格的抽屜：8E/4、8E/2、8E、16E、24E；每個抽屜作為一個獨立
的功能單元，每個功能單元最大電纜為400A。
4.主母線在開關柜的后部，最多可配置兩組主母線，分別安裝在柜后上部或下
部，兩組主母線規格可不同，可單獨供電，也可并聯供電。
5.柜內設有獨立的PE接地系統和N中性導體，二者貫穿整個裝置，柜體結構件全
部采用自攻螺釘連接，接地可靠，能通過一定的電流。
6.門與殼體均有可靠的接地措施以便接地，殼體及門的表面采用噴塑處理，防腐
性能良好。
7.抽屜單元有可靠的機械聯鎖裝置，通過操作手柄控制，具有明顯的合閘、分
閘、試驗、抽出和隔離位置。

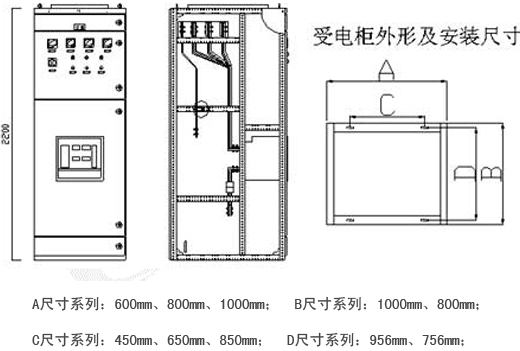

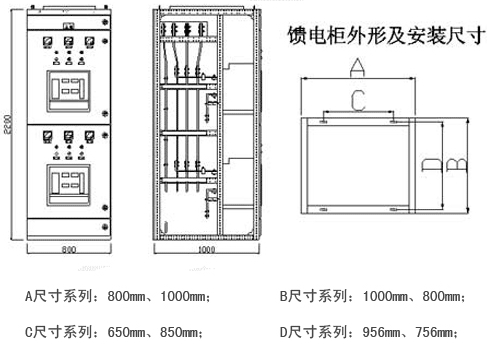

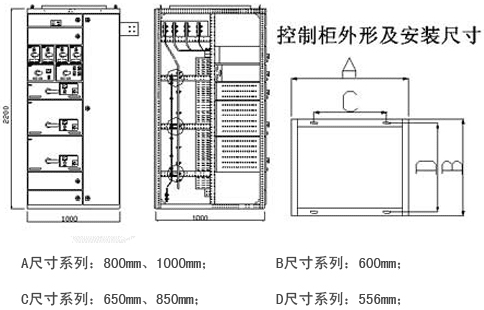

外形尺寸
|
高、低壓配電箱柜系列
