消防水泵控制箱、柜
產品概述
用于兩臺消防水泵，一臺運行，一臺備用。等運行的消防水泵故障停機后，則備用消防水泵自動投入運行，保證消防水的可靠供給，并對電機具有缺相、過載、短路等保護功能。
GRX型消防水泵控制柜，是以電動機軟啟動器作為主要控制部件組成的，用于多臺消防水泵運行一臺備用的啟動控制設備。適用于各種消防水泵電機與消防控制中心，消防栓箱等聯動，實現自動開停。當運行的消防水泵出現故障停機時，備用消防水泵自動投入運行，保證消防用水的可靠供給。
GRX型消防水泵控制柜的啟動電流對電網沖擊小，可適當降低自備發電機組的容量，滿足電網波動需求。減小水泵啟動時的沖擊轉矩，保證電機可靠啟動，降低電機及水泵的故障率，延長設備使用壽命。
功能
GRX型消防水泵控制柜設有一個轉換開關，分為自動、手動、檢修三檔，每臺水泵對應一對起停按鈕和一個鍵盤控制顯示面板，直觀顯示所對應電機的運行情況。它包括運行電流、電壓、故障代碼顯示和手動時的單臺操作按鈕。如果需要遠控，柜內留有起�？刂戚斎虢狱c(diǎn)。運行指示輸出結點（無源繼電器接點）。系統故障輸出接點（無源繼電器接點）。計算機通訊接口（RS485）。
在自動運行時當運行水泵故障停機時備用水泵自動投入運行，故障排除后設在備用位，由于軟啟動器固有的泵啟動模式啟動時不需關閉閥門。
符號含義
技術指標
電源電壓：交流電壓380V，50Hz
電機功率：15KW-315KW三相異步電動機
啟動方式：全壓啟動，雙斜坡啟動，軟啟動，限流啟動。
環境溫度：-20？+40？
環境濕度：相對濕度93%無冷凝或滴水。
環境要求：通風良好，無腐蝕性氣體，無導電粉塵。
冷卻方式：自然風冷或強制風冷。
輸入節點：無源開關信號輸入。
輸出節點：無源開關節點：240V 5A
電氣原理示意圖
|

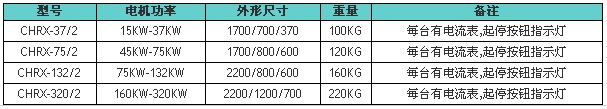

控制箱系列
